一、概述：

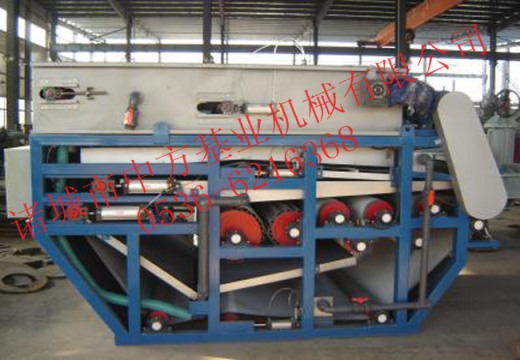

本TSY三网带式压滤机是我公司引进、消化、吸收芬兰先进技术研制生产的新一代专利脱水设备，该设备具有处理能力大、脱水效率高、能耗低等优点，它解决了传统普通板框压滤机劳动强度大、脱水时间长、滤布更换频繁、不能连续工作、自动化程度低、用工多等诸多问题，由于新机型有预脱水网案，污泥的自然重力脱水区加长，而且上网不受挤压，网孔不易被纤维、污泥所堵塞，所以较传统污泥压滤机比较：结构简单、安装方便，是新一代污泥脱水的理想产品。

二、结构特点：

该三网带式压滤机由：

加长网案预脱水系统和双网强制压榨系统组成！

加长网案预脱水系统：

由流浆箱、胸辊、伏辊、导辊、调偏辊、接水盘、刮板、传动电机等组成！物料通过本系统自然重力和刮板脱水，进料浓度：1.5-3%，出料浓度在：6-9%后通过刮刀刮下后进入双网强制压榨系统。

双网强制压榨系统：

由若干个不同直径的辊筒及安装在支架上的混凝罐组成，由传动辊带动的（上、下）网、脱水辊、涨紧辊、导辊、纠偏装置以及脱水辊两端的密封装置组成。滤网采用压缩空气气压涨紧，使整条网带保持恒定涨力，不会因进料量的变化而引起涨力的变化；该机还配备气动调偏装置，更方便操作和管理，更为新型实用的特点是在至少一个或多个脱水辊两端设有密封装置，该密封装置由密封带和驱动密封带的滚轮组成，密封带压置在上网和下网重叠后的横向两端，且在滚轮间设有一涨紧辊。随着脱水辊的转动，带动密封带及辊轮从动转动，这样上、下网子之间的浆料除受到脱水辊的挤压作用外，还受到密封带的挤压，从而起到强化脱水和密封物料的目的。

三、工作原理：

依据脱水区压力的不同，加长网案预脱水系统和双网强制压榨系统组成！

物料经布浆器均匀地分布在加长网案预脱水系统，后进入重力脱水区。物料在该区域内主要靠自身的重力作用脱去大部分水份，使浆料失去流动性，脱水浓度提至6-9%，然后在上网上面继续脱水，浆料进入由上、下网形成的楔形交汇区，即压力脱水区。浆料在该区域受到中、下滤网的轻度挤压，脱水至20-30%左右，然后进入加压脱水区。压力脱水区由8个不同直径的脱水辊，使滤网的两面在挤压过程中迅速脱水。脱水压辊的直径由大逐渐变小的排列及滤网包角的改变，确保形成不断增大的脱水压力及相应的剪切力，使浆料在“S”形脱水区反复变形并不断脱除水份浓度60%干度以上形成泥饼，然后由刮刀刮落，卸去浆料的滤网经高压水冲涤干净后进入下一个工作循环。
